您現(xiàn)在的位置：首頁(yè) >> 新聞信息 >> 詳細(xì)內(nèi)容
熱熔性膠粘劑性能試驗(yàn)介紹
實(shí)驗(yàn)詳情
首先使用搭載了圓點(diǎn)探頭的TMA/SDTA841e對(duì)淡黃色熱熔膠樣品進(jìn)行研究。然后使用搭載了機(jī)械制冷機(jī)和FRS5傳感器的DSC1對(duì)測(cè)試結(jié)果進(jìn)行驗(yàn)證。使用STARe軟件對(duì)測(cè)試結(jié)果進(jìn)行分析評(píng)估。
在TMA實(shí)驗(yàn)中，從本體材料上切下大約0.7mm高的小樣品并放置于兩個(gè)石英玻璃片之間。石英片的直徑為6mm，厚度為0.5mm。探頭與上層石英玻璃片相接觸。
TMA在10K/min的升溫速率下使用0.1N的力進(jìn)行測(cè)試。DLTMA在2K/min的升溫速率下使用在+0.1N到-0.1N之間每6秒一次周期性變化的力進(jìn)行測(cè)試；TMA探頭與樣品直接接觸。
DSC實(shí)驗(yàn)使用的是蓋子上打孔的40L標(biāo)準(zhǔn)鋁坩堝，在10K/min的升溫速率下從-90C測(cè)試到200C。樣品量大約為7mg。
實(shí)驗(yàn)結(jié)果

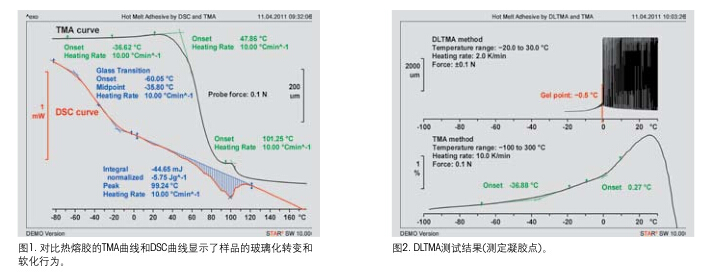

圖1對(duì)比了熱熔膠的TMA測(cè)試曲線和DSC測(cè)試曲線。TMA曲線(黑色)首先顯示了從-37C開(kāi)始的玻璃化轉(zhuǎn)變，可以觀察到樣品膨脹速率的改變。這段曲線被放大顯示為圖2下方的曲線(黑色)。
玻璃化轉(zhuǎn)變以后，樣品在大約30C開(kāi)始軟化；探頭刺入樣品中并且樣品高度降低。實(shí)際上，可以觀察到兩個(gè)不同的軟化階段。第一個(gè)出現(xiàn)在大約48C。第二個(gè)軟化階段出現(xiàn)在大約101C，是由于熔融造成的，并且探頭完全刺入樣品中。
圖1中的DSC曲線(紅色)驗(yàn)證了TMA的測(cè)試結(jié)果。玻璃化轉(zhuǎn)變發(fā)生在大約-36C。隨后樣品開(kāi)始熔融，熔融峰出現(xiàn)在大約99C。
圖2上方的曲線(黑色)顯示了DLTMA測(cè)試的結(jié)果。在這個(gè)測(cè)試中，力在+0.1N到-0.1N之間周期性變化；如果探頭沒(méi)有被樣品粘住，就可以降低或升高。當(dāng)探頭能夠從樣品中拔出時(shí)，就達(dá)到了凝膠點(diǎn)。在凝膠點(diǎn)之前，樣品的形變振幅很小，而一旦到達(dá)凝膠點(diǎn)，形變振幅就大幅提高。
測(cè)試之后，可以使用煤氣燈清潔探頭和樣品支架。圖1中的TMA曲線從-100C到30C這一部分被放大顯示在圖2中(下方的黑色曲線)，使得玻璃化轉(zhuǎn)變和凝膠點(diǎn)更加顯著。
結(jié)論通過(guò)恒定力TMA測(cè)試可以對(duì)熱熔性膠粘劑的玻璃化轉(zhuǎn)變和熔融行為進(jìn)行表征。除此之外，使用DLTMA技術(shù)可以輕松地測(cè)定凝膠點(diǎn)。在這個(gè)測(cè)試中，將TMA探頭放置在樣品上并與樣品直接接觸，然后對(duì)樣品施加交變力。當(dāng)探頭不再被樣品粘住并且能夠從樣品表面升高或降低時(shí)，就達(dá)到了凝膠點(diǎn)。凝膠點(diǎn)表征了材料的粘著性能，并且可以在不同產(chǎn)品間進(jìn)行比較。凝膠點(diǎn)對(duì)于產(chǎn)品的質(zhì)量控制也特別有用。DSC測(cè)試也驗(yàn)證了TMA的測(cè)試結(jié)果。
